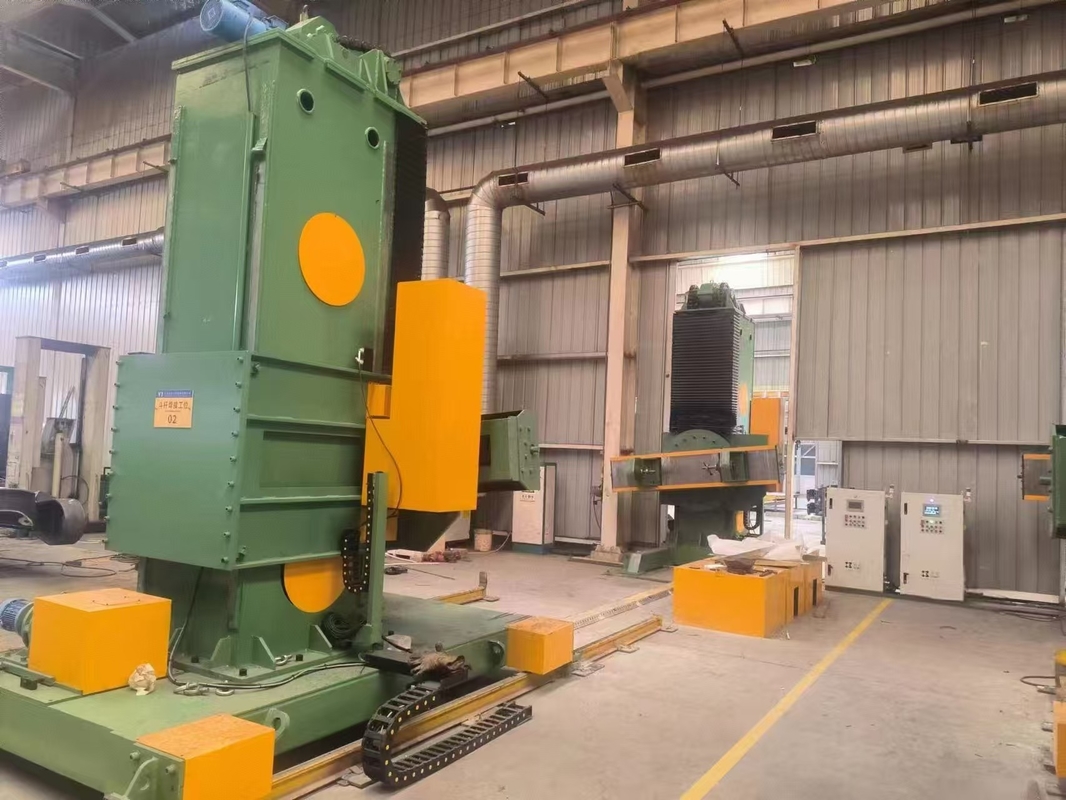

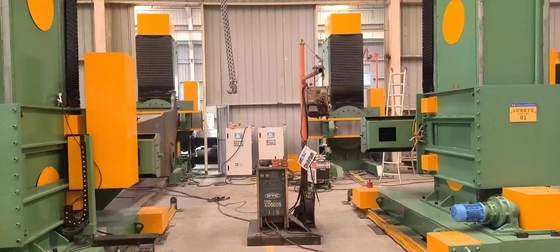

STWB100 হেড অ্যান্ড টেইল অ্যাসিনক্রোনাইজড লিফটিং পজিশনার

​STWB100 হেড অ্যান্ড টেইল অ্যাসিনক্রোনস লিফটিং পজিশনার একটি বিশেষ ডিভাইস যা তাদের অবস্থান এবং কোণ সামঞ্জস্য করে বড় ওয়ার্কপিসের ওয়েল্ডিং এবং সমাবেশ সহজ করার জন্য ডিজাইন করা হয়েছে,এভাবে অপারেশনাল সুবিধা এবং ঢালাই মান উন্নত.​

মূল বৈশিষ্ট্য:

• কাঠামোগত গঠনঃ পজিশনার মূলত একটি সক্রিয় কলাম, একটি প্যাসিভ কলাম, একটি ভ্রমণ কার্ট, একটি কুলিং প্রক্রিয়া, একটি উত্তোলন প্রক্রিয়া, একটি পরিবাহী ডিভাইস এবং একটি নিয়ন্ত্রণ সিস্টেম নিয়ে গঠিত।​

• কলাম ডিজাইনঃ কলামগুলির একটি ফাঁকা বাক্স কাঠামো রয়েছে, যা প্রোফাইলযুক্ত ইস্পাত এবং উচ্চ মানের কার্বন ইস্পাত প্লেট থেকে ওয়েল্ডিংয়ের মাধ্যমে তৈরি করা হয়েছে। ওয়েল্ড সিউমগুলি নির্ভরযোগ্য এবং জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।কলাম একটি আয়তক্ষেত্রাকার মরীচি এবং গাইড রেল কনফিগারেশন গ্রহণ, 45 # ইস্পাত থেকে তৈরি গাইড রেলগুলির সাথে। দুর্দান্ত অনমনীয়তা এবং শক্তি নিশ্চিত করার জন্য postwelding, স্ট্রেস-রিলেভিং annealing এবং যথার্থ মেশিনিং সম্পন্ন হয়,দীর্ঘ ব্যবহারের সময় বিকৃতি মুক্ত কর্মক্ষমতা বজায় রাখা.​

• প্যাসিভ কলাম ট্রাভেলিং ওয়াগনঃ প্যাসিভ কলামটি একটি ভ্রমণ ক্যারেজে মাউন্ট করা হয় যার মধ্যে একটি বেস, ভ্রমণ চাকা, ড্রাইভ শ্যাফ্ট, ড্রাইভ শ্যাফ্ট, ট্রান্সমিশন উপাদান এবং রেল ক্ল্যাম্প রয়েছে।বেস একটি আয়তক্ষেত্রাকার ফ্রেম কাঠামো প্রোফাইল এবং প্লেট থেকে welded হয়, একটি স্থিতিশীল মাধ্যাকর্ষণ কেন্দ্র এবং যুক্তিসঙ্গত নকশা নিশ্চিত করে। ভ্রমণ চাকা, ড্রাইভ শ্যাফ্ট এবং ড্রাইভ শ্যাফ্টের মতো উপাদানগুলি উচ্চমানের কার্বন ইস্পাত থেকে নির্ভুলভাবে মেশিনযুক্ত।​

• টিল্টিং মেকানিজম: এই প্রক্রিয়া একটি ড্রাইভ ইউনিট এবং ফিক্সচার অন্তর্ভুক্ত। ড্রাইভ ইউনিট একটি এসি ব্রেক মোটর একটি কৃমি গিয়ার reducer সঙ্গে যুক্ত ব্যবহার করে। কৃমি গিয়ার reducer এর আউটপুট পিনিয়ন একটি ঘূর্ণন ভারবহন সঙ্গে meshes,ওয়ার্কটেবিলের ঘূর্ণনকে সহজ করে তোলে। এসি ব্রেক মোটর এবং কৃমি গিয়ারগুলির সমন্বিত স্ব-লকিং বৈশিষ্ট্যগুলি ওয়ার্কটেবিলকে যে কোনও অবস্থানে নিরাপদে লক করতে পারে।​

• স্লেভিং লেয়ারঃ একটি এক-সারি বল স্লেভিং বিয়ারিং ব্যবহার করা হয়, যা একটি যুক্তিসঙ্গত কাঠামো, ভাল অনমনীয়তা, হালকা ওজন এবং বর্ধিত পরিষেবা জীবন সরবরাহ করে।এটি একটি তাপ প্রতিরোধী রাবার সীল সঙ্গে সজ্জিত করা হয় লুব্রিকেন্ট ফুটো এবং বহিরাগত ধুলো প্রবেশ প্রতিরোধ, যা এটিকে কঠোর ওয়েল্ডিং পরিবেশে উপযুক্ত করে তোলে।​

• উত্তোলন যন্ত্রঃ এই যন্ত্রটি একটি মোটর রিডাক্টর, দোলগুলি, চেইনগুলি, গাইডিং ডিভাইসগুলি এবং কাউন্টারওয়েটগুলি নিয়ে গঠিত, এই মেশিনটি মোটর রিডাক্টর দ্বারা চালিত হয় যা দোলগুলি এবং চেইনগুলিকে চালিত করে,গাইড রেলস বরাবর উল্লম্বভাবে স্লাইডিং প্লেট সরানো কারণএসি ব্রেক মোটর এবং ওয়ার্ম গিয়ারের দ্বৈত স্ব-লকিং বৈশিষ্ট্যগুলি স্লাইডিং প্লেটটি যে কোনও অবস্থানে নিরাপদে লক করা যায় তা নিশ্চিত করে।​

• গাইডিং ডিভাইসঃ কলাম এবং স্লাইডিং প্লেট সংযোগ, গাইডিং ডিভাইস উচ্চ লোড বহন ক্ষমতা boasts। গাইডিং হুইল সমন্বয় চার সেট স্লাইডিং প্লেট উপর ইনস্টল করা হয়,যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতিএই নকশাটি গাইডিং ডিভাইস এবং কলামের মধ্যে স্বচ্ছতা সহজেই সামঞ্জস্য করার অনুমতি দেয় এবং সুরক্ষা কভার সরবরাহ করা হয়।​

সরবরাহের পরিধিঃ

1. প্রধান ইউনিট: সক্রিয় কলাম, প্যাসিভ কলাম, ট্রাভেলিং কার্ট, টিল্টিং মেশিন এবং লিফটিং মেশিন সহ।​

2. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ পজিশনারের বিভিন্ন ফাংশন পরিচালনা করে, সঠিক অপারেশন নিশ্চিত করে।​

3. কন্ট্রোল প্যানেলঃ অপারেটরদের সরঞ্জাম নিয়ন্ত্রণ এবং সামঞ্জস্য করতে দেয়।​

4. রিমোট পেন্ডেন্ট: দূরবর্তী অপারেশন ক্ষমতা প্রদান করে, সুবিধা এবং নিরাপত্তা বৃদ্ধি করে।​

তার উন্নত নকশা এবং উচ্চ মানের উত্পাদন মাধ্যমে, STWB100 হেড এবং লেজ অ্যাসিনক্রোনস লিফটিং পজিশনার বড় workpieces ঢালাই এবং সমাবেশ দক্ষতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
