পণ্যের বিবরণ:
|
| মডেল: | এলএইচকিউ | গাইড রেল প্রস্থ, মিমি: | 25 |
|---|---|---|---|
| উত্তোলন স্ট্রোক (A), মি: | 1-3 | প্রত্যাহারযোগ্য স্ট্রোক (বি), মি: | 1-3 |
| উত্তোলনের গতি, মিমি/মিনিট: | 800 | প্রত্যাহারযোগ্য গতি, মিমি/মিনিট: | 100-1500 |
| বুমের অধীনে ন্যূনতম উচ্চতা(C), মিমি: | 260 | কলাম কেন্দ্র থেকে বুমের সামনের প্রান্ত পর্যন্ত ন্যূনতম দূরত্ব (E), মিমি: | 500 |
| ট্রলির উচ্চতা (D), মিমি: | 300 | রেলের ভিতরের দিক দূরত্ব (F), মিমি: | 1200 |
| লক্ষণীয় করা: | কলাম এবং বুম ওয়েল্ডিং ম্যানিপুলেটর,কলাম বুম ম্যানিপুলেটর স্বয়ংক্রিয়,কলাম বুম ম্যানিপুলেটর |
||

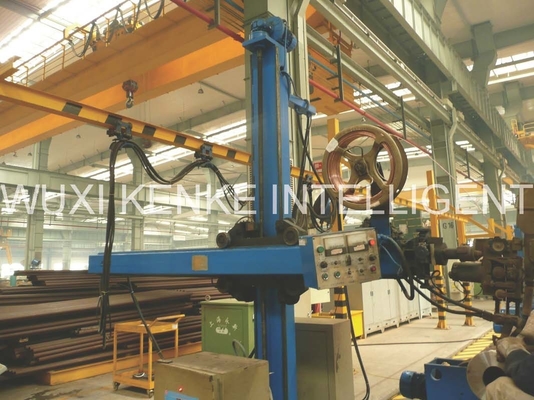

লাইট ডিউটি টাইপ ম্যানিপুলেটর এলএইচকিউ সিরিজ স্বয়ংক্রিয় ওয়েল্ডিং সিস্টেম ওয়েল্ডিং কলাম এবং বুম
লাইট ডিউটি টাইপ ম্যানিপুলেটর - এলএইচকিউ সিরিজ
LHQ সিরিজের লাইট ডিউটি টাইপ ওয়েল্ডিং ম্যানিপুলেটরকে ওয়েল্ডিং টার্নিং রোল, স্বয়ংক্রিয় ওয়েল্ডিং মেশিন এবং ওয়েল্ডিং কন্ট্রোল সিস্টেম ইত্যাদির সাথে স্বয়ংক্রিয় ওয়েল্ডিং সিস্টেমে একত্রিত করা যেতে পারে এবং বাইরের অনুদৈর্ঘ্য ঢালাই এবং নলাকার সদস্যদের উপর বিভিন্ন seams এর পরিধি ঢালাই।
প্রকৃত ব্যবহার অনুসারে, ম্যানিপুলেটরকে স্থির, ঘূর্ণনের সাথে স্থির এবং ঘূর্ণনের সাথে চলন্ত ইত্যাদিতে ভাগ করা যেতে পারে।
এলএইচকিউ সিরিজের ওয়েল্ডিং ম্যানিপুলেটরগুলি কলাম, ক্রস-বিম, এলিভেটিং ইউনিট ইত্যাদি নিয়ে গঠিত।
কলামটি আয়তক্ষেত্রাকার গার্ডার এবং ডবল আয়তক্ষেত্র কক্ষপথ শৈলী।ক্রস-বিমের এলিভেটিং সিস্টেমটি ডিফ্লেক্টর (গাইড প্লেট) এ মাউন্ট করা হয়।একটি মোটর এবং একটি ওয়ার্ম রিডুসার লিফট/ডাউন অ্যাকশন শেষ করতে গিয়ার এবং র্যাক কাপলকে চালায়।
ক্রস-বিমের ভ্রমণ এসি মোটর এবং ওয়ার্ম রিডুসার দ্বারা চালিত হয় যা গিয়ার এবং র্যাক কাপলকে চালিত করে।ঢালাই গতি একটি নির্দিষ্ট পরিসরে সামঞ্জস্য করা যেতে পারে।অপারেশন সহজতর করার জন্য, কন্ট্রোল বক্সে একটি রিমোট বক্স সংযুক্ত, রিমোট বক্সটি অপারেটিং আর্ম স্পিড পটেনশিওমিটার, আর্ম মুভমেন্ট সুইচ, টেলিস্কোপিক আর্ম সুইচিং দিয়ে সজ্জিত।ওয়েল্ডিং হেড এবং তারের ফিডার ক্রস-বিমের অগ্রভাগে মাউন্ট করা যেতে পারে।
ডিফ্লেক্টর স্ট্রাকচার হল কলাম এবং ক্রস-বিমকে সংযুক্ত করার অংশ।ওরিয়েন্টেড স্ট্রাকচারে আট সেট ওরিয়েন্টেড হুইল ফিট আছে।ওরিয়েন্টেড হুইলের প্রতিটি সেটে তিনটি রোল থাকে যার সাথে eccentricity অ্যাডজাস্ট স্ট্রাকচার থাকে।ওরিয়েন্টেড স্ট্রাকচার, কলাম এবং বুমের মধ্যে স্থান সামঞ্জস্য করা সহজ।
ট্রলিতে একটি ট্রলি চালানোর প্রক্রিয়া, একটি কলাম বাঁক প্রক্রিয়া এবং একটি লকিং প্রক্রিয়া থাকে।
হাঁটার চাকা চালানোর জন্য সাইক্লয়েড রিডুসারের গিয়ার জোড়া ড্রাইভ করে ট্রলির হাঁটা বোঝা যায়।
কলাম ঘূর্ণন ম্যানুয়াল প্রপালশন দ্বারা অর্জন করা হয়.স্লিউইং বিয়ারিং "একক ভলিবল স্লিউইং বিয়ারিং" গ্রহণ করে, যার যুক্তিসঙ্গত গঠন, ভাল অনমনীয়তা, হালকা ওজন এবং দীর্ঘ জীবনের সুবিধা রয়েছে।
রোটারি মেকানিজম পজিশনিং লকিং মেকানিজম দিয়ে সজ্জিত থাকে যাতে ঢালাইয়ের সময় কোন কাঁপুনি না হয়।রোটারি মেকানিজমের পজিশনিং এবং লকিং মেকানিজম ম্যানুয়াল মোড গ্রহণ করে।
ট্রলির নিরাপত্তা নিশ্চিত করতে ট্রলি এবং গাইড রেলের মধ্যে অ্যান্টি-টিল্টিং রেল হুকগুলি সাজানো হয়েছে।
মাল্টি-স্টেশন অপারেশন হাঁটা এবং ট্রলি বাঁক দ্বারা উপলব্ধি করা যেতে পারে, যাতে বহু-উদ্দেশ্য একক মেশিন উপলব্ধি এবং উত্পাদন দক্ষতা উন্নত।
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং রিমোট কন্ট্রোল বক্স থাকে
বৈদ্যুতিক নিয়ন্ত্রণ বাক্সে বৈদ্যুতিন সংকেতের মেরু বদল, কন্টাক্টর, বোতাম ইত্যাদি থাকে। প্রধানত বৈদ্যুতিক উপাদানগুলি বিখ্যাত ব্র্যান্ডগুলি ব্যবহার করে, যেমন সিমেনস, ABB এবং আরও অনেক কিছু, যা নির্ভরযোগ্য কার্যক্ষমতা এবং সহজ রক্ষণাবেক্ষণ।এটি মোটরের ব্রেক নিয়ন্ত্রণ করে এবং মেকানিজম অ্যাকশনের প্রয়োজনীয়তা পূরণ করে।এবং এটি মোটর নিয়ন্ত্রণ এবং রক্ষা করতে পারে।ফ্রিকোয়েন্সি রূপান্তর সিস্টেম YSKAWA সিস্টেম ব্যবহার করে, যা কম-শব্দ, উচ্চ-কর্মক্ষমতা, মাল্টি-ফাংশন ট্রান্সডুসার, কোন টর্ক রিপল নেই।এবং এনালগ নিয়ন্ত্রণ ব্যবহার করে নিয়ন্ত্রণ সংকেত অন্যান্য বৈশিষ্ট্য, গতি শো উচ্চ নির্ভুলতা ডিজিটাল ডিসপ্লে মিটার, উচ্চ বিরোধী জ্যামিং ক্ষমতা সামগ্রিক স্থায়িত্ব ব্যবহার করা হয়.
কন্ট্রোল সিস্টেমে রিমোট বক্স আছে।এটি নিয়ন্ত্রণ করা সহজ এবং নিরাপদে ব্যবহার করা যায়।
লাইট ডিউটি টাইপ ম্যানিপুলেটরের বৈশিষ্ট্য
লাইট ডিউটি টাইপ ম্যানিপুলেটরের ডেলিভারি স্কোপ
1 কন্ট্রোল প্যানেল
1টি দূরবর্তী দুল
মিডিয়াম ডিউটি টাইপ ম্যানিপুলেটরের প্রধান প্রযুক্তিগত পরামিতি
| 1 | মডেল | এলএইচকিউ | |
| 2 | গাইড রেল প্রস্থ, মিমি | 25 | |
| 3 | উত্তোলন স্ট্রোক (A), মি | 1-3 | |
| 4 | প্রত্যাহারযোগ্য স্ট্রোক (বি), মি | 1-3 | |
| 5 | উত্তোলনের গতি, মিমি/মিনিট | 800 | |
| 6 | প্রত্যাহারযোগ্য গতি, মিমি/মিনিট | 100-1500 | |
| 7 | বুমের অধীনে ন্যূনতম উচ্চতা(C), মিমি | 260 | |
| 8 | কলাম কেন্দ্র থেকে বুমের সামনের প্রান্ত পর্যন্ত ন্যূনতম দূরত্ব (E), মিমি | 500 | |
| 9 | কলাম ঘুরছে | কোণ(º) | ±180 |
| গতি (আরপিএম) | ম্যানুয়াল | ||
| 10 | ট্রলি গতি, মিমি/মিনিট |
ম্যানুয়াল |
|
| 11 | ট্রলির উচ্চতা (D), মিমি | 300 | |
| 12 | রেলের ভিতরের দিক দূরত্ব (F), মিমি | 1200 | |
