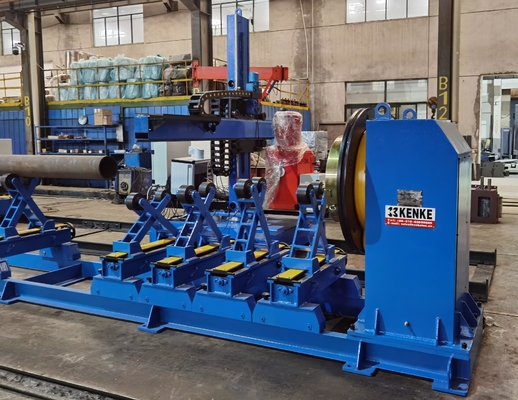

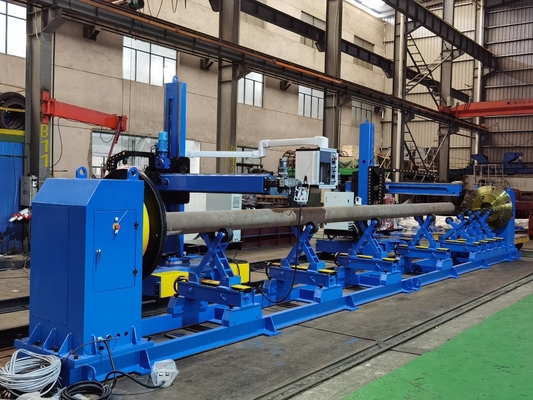

VFD TWB40 পাইপ ওয়েল্ডিং পজিশনার 3 চোয়াল চাক এবং দ্বৈত সমর্থন রোলার সহ

পাইপ সার্কিউমফারেন্সিয়াল ওয়েল্ডিংয়ের জন্য ভারী-ডুয়িং পজিশনিং সমাধান

টিডব্লিউবি৪০ একটি উচ্চ-কার্যকারিতা পাইপ ওয়েল্ডিং পজিশনার যা পরিধি সিউম (চক্রবর্তী) ওয়েল্ডিং অপারেশনগুলির জন্য সুনির্দিষ্টভাবে ঘোরানো এবং সিলিন্ডারিক উপাদানগুলিকে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে।এটি একটি শক্তিশালী হেডস্টক একত্রিত, নিয়মিত দ্বৈত সমর্থন রোলার, এবং নমনীয় এবং নিরাপদ পাইপ হ্যান্ডলিং জন্য একটি 3 চোয়াল স্ব-কেন্দ্রীকরণ chuck।এই positioner চাপ পাত্রে উচ্চ-amperage TIG / MIG / MAG ঢালাই অ্যাপ্লিকেশন জন্য বিশেষভাবে ভাল উপযুক্ত, পাইপলাইন, এবং দীর্ঘ টিউবুলার উপাদান।

কাঠামো ও বৈশিষ্ট্য

• স্লাইভিং ড্রাইভ সহ হেডস্টকঃ
  প্রধান ঘূর্ণন ড্রাইভ একটি এসি মোটর + কৃমি হ্রাসকারী গঠিত। কঠোর C45 গিয়ার আউটপুট বেস ফ্রেমে মাউন্ট করা একটি স্লাইং বিয়ারিং জড়িত,উচ্চ সংক্রমণ দক্ষতা এবং স্থিতিশীল ঘূর্ণন নিশ্চিত করা.

• ডাবল সাপোর্ট রোলার সিস্টেমঃ
  দুটি নিয়মিত সমর্থন রোলার অন্তর্ভুক্ত, ম্যানুয়ালি উত্থাপিত বিম উপর ইস্পাত চাকার বৈশিষ্ট্যযুক্ত।রোলার স্পেসিং এবং উচ্চতা 720 মিমি পর্যন্ত পাত্রে ব্যাসার্ধ ফিট করতে সামঞ্জস্য করা যেতে পারে (বা 1150 মিমি ডোজ অ্যাডাপ্টার সঙ্গে)একটি ম্যানুয়াল লিড স্ক্রু + বগি সিস্টেম মসৃণ রৈখিক রোলার পজিশনিং সক্ষম করে।

• ভারী দায়িত্বের বেস ফ্রেমঃ
  বেসটি প্রোফাইলযুক্ত ইস্পাত এবং পুরু প্লেট থেকে ঝালাই করা হয়। মেশিনযুক্ত ইন্টারফেসগুলি হেডস্টক এবং রোলার সমর্থনগুলির সঠিক সারিবদ্ধতা নিশ্চিত করে।

• ৩-চোয়াল স্ব-কেন্দ্রিক চাক:
  স্ট্যান্ডার্ড চকটি 100 ′′ 500 মিমি ব্যাসার্ধের মধ্যে পাইপের শেষগুলিকে দ্রুত clamping করতে দেয়। ঘূর্ণন টেবিলে টি-বোল্টের মাধ্যমে মাউন্ট করা হয়।

• কন্ট্রোল সিস্টেম:
  ধাপে ধাপে গতি সামঞ্জস্যের জন্য ভিএফডি (ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ) এবং নিরাপদ দূরত্ব অপারেশন জন্য একটি 6 মিটার তারযুক্ত রিমোট কন্ট্রোল বক্স দিয়ে সজ্জিত।

টেকনিক্যাল স্পেসিফিকেশন

মূল সুবিধা

• ভারী পাইপের জন্য উচ্চ টর্ক ঘূর্ণন

• মাল্টি-আকারের ওয়ার্কপিসের জন্য বহুমুখী রোলার সমর্থন সিস্টেম

• দ্রুত পাইপ সেটআপের জন্য স্ব-কেন্দ্রিক চক

• সম্পূর্ণরূপে পরিবর্তনশীল ঘূর্ণন নিয়ন্ত্রণ

• টিআইজি/এমআইজি/এমএজি প্রসেসগুলির সাথে সামঞ্জস্যপূর্ণ

• মডুলার এবং রক্ষণাবেক্ষণযোগ্য নকশা
